Микшерный пульт

Микшерный пульт («микшер», или «микшерная консоль», от англ. «mixing console») — электронное устройство, предназначенное для суммирования звуковых сигналов нескольких источников в один или более выходов. Также при помощи микшерного пульта осуществляется маршрутизация сигналов. Микшерный пульт используют при звукозаписи, сведении и концертном звукоусилении. Существуют аналоговые и цифровые микшерные пульты, и у каждого из этих видов существуют свои сторонники и противники, так как оба вида имеют свои очевидные преимущества и недостатки. Также микшерные пульты различаются по количеству входов и выходов. Профессиональные концертные и студийные микшерные консоли, как правило, имеют не менее 32 входов, более 6 Aux-шин, мощный эквалайзер на входах, 4 или более подгрупп, а также оснащаются высокоточными и длинноходными фейдерами. В свою очередь компактные и бюджетные микшеры имеют малое количество каналов, более скудные эквалайзеры, и нередко лишены фейдеров (которые заменяются обычными потенциометрами).

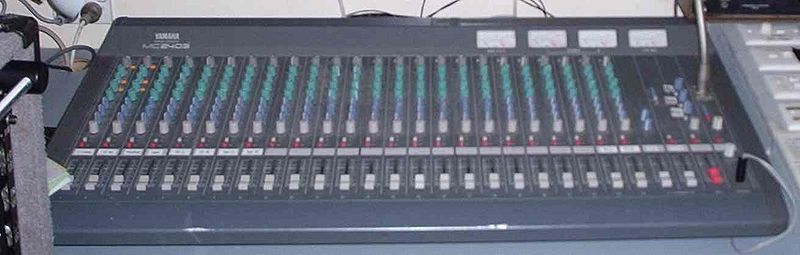

Микшерный пульт Yamaha 2403

Существует отдельный класс микшерных пультов, предназначенных для работы диджея. Основное отличие DJ-пульта состоит в меньшем количестве входных каналов (например, один микрофонный и два стерео канала), наличию кроссфейдера, с помощью которого диджей плавно сводит сигналы входных каналов, а также наличию блока специальных звуковых эффектов.

Структура микшерного пульта

В целом, любой микшерный пульт имеет секцию входов и секцию выходов. Секция входов состоит из определенного количества входных каналов (ячеек) — монофонических и стереофонических. Как правило, количество входных каналов на пультах кратно двум. Вход каждого моно канала обычно оформлен двумя гнездами: для микрофона (тип XLR) или линейного источника сигнала (TRS или RCA).

Каждый входной канал состоит из нескольких блоков обработки и маршрутизации сигнала. Основные из них:

Предварительный усилитель с регулировкой чувствительности (Gain), позволяющий оптимально задать рабочий уровень входного сигнала.
Подавляющее количество микшерных пультов имеют на входе источник «фантомного» питания, которое необходимо при использовании конденсаторных микрофонов или некоторых ди-боксов.
Многополосный эквалайзер, позволяющий откорректировать частотную характеристику сигнала. Профессиональные микшерные пульты оснащаются полупараметрической регулировкой полос, количество которых может достигать шести.
Блок маршрутизации входного сигнала на дополнительные шины (Aux), которые можно использовать для обработки сигнала внешним (или встроенным) процессором эффектов, либо для отправки его на отдельную мониторную линию. В зависимости от конфигурации микшерной консоли, Aux-шин может быть от двух до двенадцати. Любая Aux-шина может работать в двух режимах: Pre и Post — они определяют зависимость уровня сигнала в шине от положения фейдера громкости. Таким образом, в Aux-шине можно создать индивидуальный микс (баланс) входных источников.
Регулятор панорамирования, с помощью которого определяется положение сигнала в звуковой стерео картине.
Фейдер громкости входного сигнала, определяющий его уровень в общем балансе всех каналов.

Входы некоторых микшерных пультов оснащаются «точкой разрыва» (Insert), которая находится до предусилителя. Данное гнездо представляет собой одновременно вход и выход данного канала, который можно использовать для индивидуального подключения какого-либо устройства обработки сигнала, например, компрессор.

Секция выходов микшерного пульта представляет собой систему управления и маршрутизации всех присутствующих на пульте выходов. Данная секция может состоять из:

Фейдеров уровня общего (главного) выхода.
Ячеек подгрупп, которые представляют собой универсальные шины, позволяющие объединять входные сигналы для определенной цели и управлять такой группой одним фейдером, или даже отправить группу на отдельный выход. Например, можно объединить все сигналы ударной установки в одну подгруппу.
Регуляторов уровня выхода Aux-шин. Помимо выходов для Aux-шин, многие микшерные пульты имеют Aux-входы (т. н. «возврат»), которые, по сути, являются дополнительными входами. Обычно система «посыл-возврат» используется для обработки сигнала Aux-шины внешним процессором эффектов.
Дополнительных функций, таких как: общий эквалайзер, сумматор общего стерео-выхода в моно-сигнал, матрица (дополнительный набор универсальных шин), блоки прослушивания отдельных каналов в наушниках без вмешательства в основной баланс и многое другое.

Применение и разнообразие микшерных пультов

На сегодняшний день микшеры применяются во всех сферах звукового усиления — студии звукозаписи, концертное оборудование, трансляционное оборудование, радиостанции и т. д. Существуют микшерные пульты со встроенными усилителями мощности (т. н. «активные микшеры»), которые идеально подходят для компактных и мобильных звуковых комплектов. Некоторые профессиональные студийные и концертные микшерные консоли оснащаются электронной моторикой всех регуляторов, что позволяет управлять ими с компьютера, при этом сама консоль остается аналоговой, однако их применение ограничивается довольно высокой стоимостью.

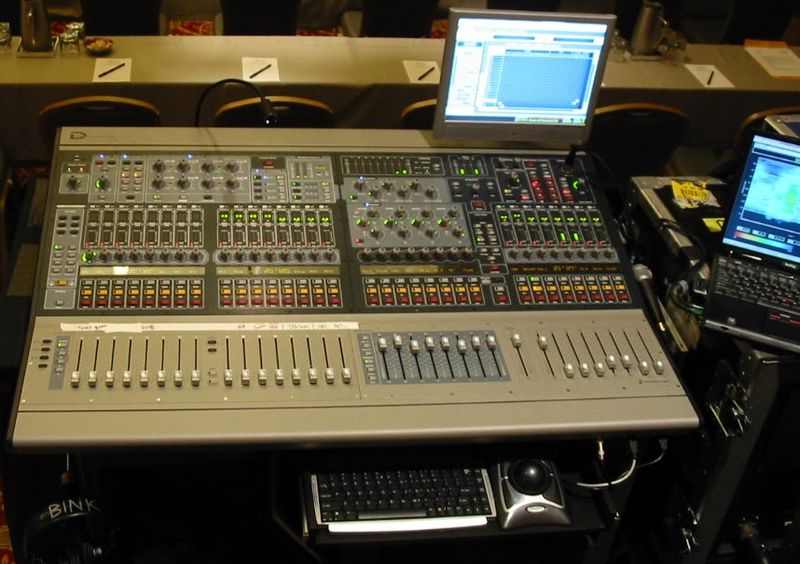

Цифровой микшерный пульт Digidesign с монитором и компьютерной клавиатурой.

Отдельного внимания заслуживают цифровые микшерные пульты, основные преимущества которых заключаются в более функциональных блоках обработки и маршрутизации, возможностью сохранения всех настроек в пресеты, а также в гораздо более компактных размерах. Однако оцифровка входных сигналов и обратное преобразование цифрового сигнала в аналоговый привело к появлению большого количества противников этой технологии. Кроме того, в отличие от традиционных микшерных консолей, где все функции и органы управления понятны любому звукорежиссеру, цифровые микшеры требуют определенного времени на их изучение.

Другой класс микшерных пультов составляют консоли для вещательных студий радиостанций. Данные микшеры, как правило, оснащаются высококачественными и сверхнадежными компонентами и фейдерами, а также так называемыми «телефонными гибридами», которые представляют собой ячейку, преобразующую телефонный сигнал в обычный звуковой.
